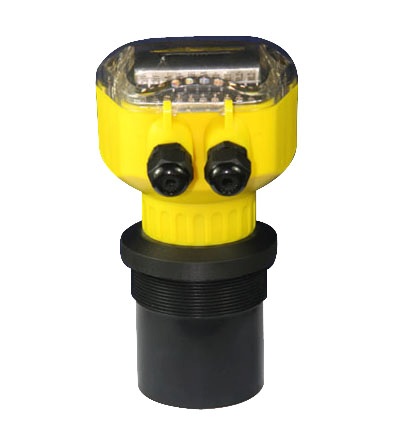

超聲波液位計
工作原理
超聲波物位計安裝于容器頂端，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖，聲波被物體表面反射，部分反射回波由探頭接收并轉換成電信號，依據超聲波從發射到被重新接收的時間差和已知的聲速來確定物位變化情況，由電子裝置對微波信號進行處理，最終轉化成與物位相關的電信號。
適用范圍及特點
本產品具有設計合理、性能優良、價格低廉、精度高、安裝方便的特點。電子模塊部分的微處理單元強大的分析能力，可以優化正確的回波，并將錯誤或虛假的回波加以排除，從而可以得出精確的數值。
另外，本產品選用專業超聲波小角度探頭，發射功率大，靈敏度高，壽命長，測量距離遠；任意點上下限設定，倒值設定。可用于以對蒸汽、灰塵、濕氣的干擾自動補償，除可應用于液體/固體、還可用于不間斷料/液位控制，罐、貯槽、不間斷料/液位測量貯藏室、糧倉等。廣泛應用于石油、化工、自來水、污水處理、水利水文、鋼鐵、煤礦、電力、交通以及食品加工等行業。
主要技術參數
超聲波頻率：40KHz、100KHz
外形尺寸：φ93×132mm
電 源：18V~36V DC
測量范圍：0~3m、4m、6m、8m、10m、15m（其它可定制）
測量對象：液體/固體
測量角度：10°（全角）
測量精度：±0.5%（±10mm）
工作溫度：-20~60℃
溫度補償：精度±2℃以內
顯 示：4位LCD液晶顯示（mm單位）
設定輸出：電流環輸出上、下限設定
通訊方式：4~20 mA電流輸出
外殼材料：聚丙烯
防護等級：IP66
配 線：長10米（僅限分體型）
型號及說明：
ZY-CSUL | 廠家編號 | |||||||||||||
1 | 一體式 | 結構型式 | ||||||||||||
2 | 分體式 | |||||||||||||
代碼 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | 18 | 量程 | |||||
量程 | 0~3 | 0~4 | 0~6 | 0~8 | 0~10 | 0~12 | 0~15 | 0~18 | ||||||
F | 法蘭連接 | 過程連接 | ||||||||||||
L | 螺紋連接 | |||||||||||||
T | 特殊要求（如：衛生型法蘭等） | |||||||||||||
0 | 標準件（不要求） | 聚焦錐體材質 | ||||||||||||
1 | 聚氨酯 | |||||||||||||
2 | 聚丙烯 | |||||||||||||
X | 客戶的具體要求 | 其他要求 | ||||||||||||
