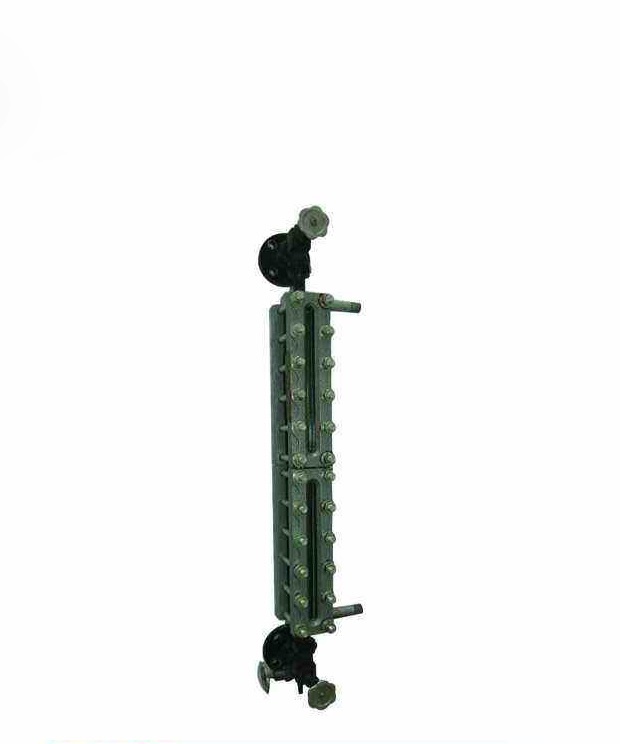

玻璃板液位計
工作原理與結構
本液位計是基于連通器原理設計的，將容器內介質液位引至外部玻璃板液位計，并從透明玻璃表面讀的液位實際高度。液位計兩端的針型閥不僅起截止閥的作用，其內部的鋼球具有逆止閥的功能，當液位計發生意外破損泄漏時，鋼球可在介質壓力作用下自動關閉液體通道，起到安全保護作用。液位計改變零件的材料或增加一些附屬部件即可達到防腐、保溫、防霜、照明等功能。
適用范圍及特點
本產品具有結構簡單、經濟實用、安裝方便、工作可靠、使用壽命長等特點。
作為基本的液位指示液位計，本產品廣泛運用于在最簡單液位測量場合和自動化程度不很高的大型工程項目中液位的測量和監測。
主要技術參數：
環境溫度：-20～80℃
相對濕度：5%～100%（包括直接濕）
環境壓力：86kPa～108 kPa
公稱長度：500、800、1100、1400、1700mm（安裝中心距）
工作壓力：2.5、4.0MPa、6.4MPa
工作溫度：0～100℃（普通型）
-20～80℃(防霜型)
0～250℃(工作壓力不超過2.5MPa)
單節玻璃板透光尺寸：262×16mm
針型閥自動關閉壓力：0.3MPa
夾套工作壓力：0.6Mpa
型號說明
ZY-BBUL | 廠家標號 | ||||||||
1 | 透光式 | 5 | 透光式防腐型 | 結構類型 | |||||
2 | 透光帶夾套式 | 6 | 反射式 | ||||||
3 | 透光防霜式 | 7 | 反射帶夾套式 | ||||||
4 | 透光照明式 | 8 | 反射式防腐型 | ||||||
A | 法蘭連接 | 過程連接 | |||||||
B | 螺紋連接 | ||||||||
C | 其他形式 | ||||||||
1 | 平面法蘭連接為2.5MPa | 過程壓力 | |||||||
2 | 錐管螺紋連接為4.0MPa | ||||||||
3 | 不超過6.4 MPa（僅限透光式） | ||||||||
1 | 碳鋼 | 接液材質 | |||||||
2 | 不銹鋼 | ||||||||
3 | 聚四氟 乙烯 (防腐型) | ||||||||
1 | 無附屬裝置 | 其他選項 | |||||||
2 | 帶夾套 | ||||||||
3 | 兩端有針型閥 | ||||||||
4 | 兩端為三通接頭 | ||||||||
